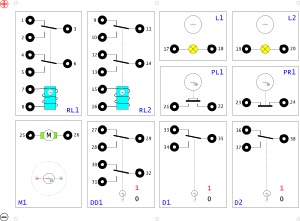

I contatti
sono realizzati con delle viti M3x25 di acciaio zincato (o inox) |
 |
|
 |
Le torrette per l'alimentazione sono M4x20 e sono state forate per
permettere il passaggio di una barra filettata M3 |
|

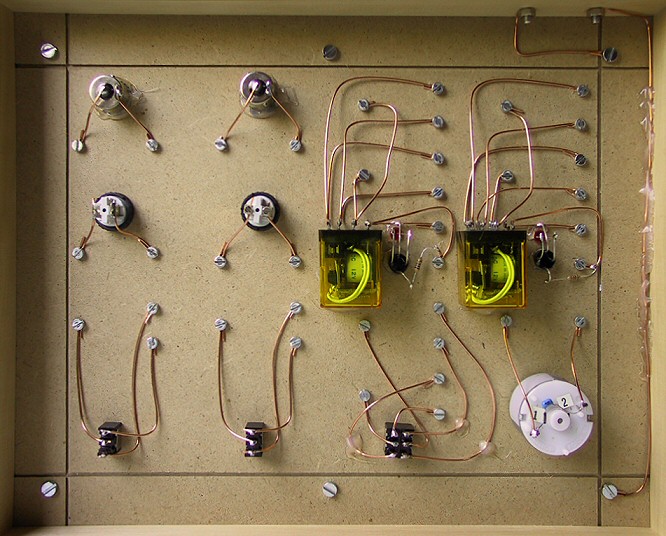

I collegamenti inferiori sono
realizzati con del filo di rame nudo da 1.0
mm. |
  |
|
 |

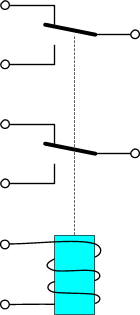

Il relé
RL
è del tipo a
12 V dotato di doppio scambio da almeno 2 A
Per vedere
lo stato dei relé, ho aggiunto dei LED collegati ai morsetti della bobina
dei relé nel modo seguente:
 |
|
Per le
lampadine
L ho utilizzato quelle di uso automobilistico da 5W 12V ma vanno
bene anche lampadine con potenza inferiore. |
 |
|
 |
Il motorino
M
utilizzato è un piccolo motorino in corrente continua di recupero;
il disco nero che si vede è stato recuperato da un lettore CD fuori
uso; questo disco è utile poiché nel lettore CD è presente anche la
parte superiore di questo dischetto che è calamitato e pertanto ci
permette un'agevole sostituzione di dischetti di carta colorata da
mettere sul motorino per fare gli esperimenti. |
|

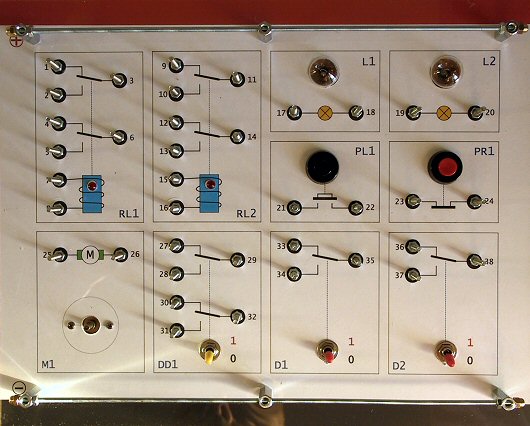

Qui accanto ci sono i pulsanti;
PL
è un pulsante di lavoro e stabilisce il contatto quando viene
premuto; PR
è un pulsante di riposo che interrompe il contatto quando viene
premuto. |
 |
|
 |

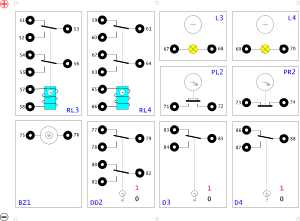

Qui accanto c'è il buzzer
BZ
(cicalino); quello da me usato è del tipo con oscillatore interno;
in sostanza è sufficiente alimentarlo per sentire il fischio.
Occorre però fare attenzione alla polarità; per evitare problemi ed
alimentare indifferentemente il buzzer ho inserito anche qui un
ponte raddrizzatore. |
|
Poi ci sono il deviatore
D
ed il doppio deviatore
DD;
ovviamente possono essere utilizzati anche come semplici
interruttori.

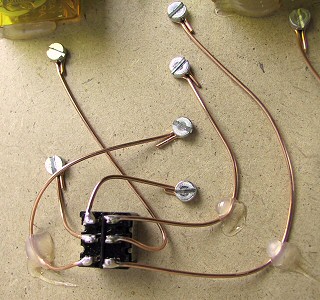

Come si vede dalla foto relativa al montaggio, per tenere i fili in
posizione, mi sono aiutato anche con una pistola termica. |
  |
|
 |

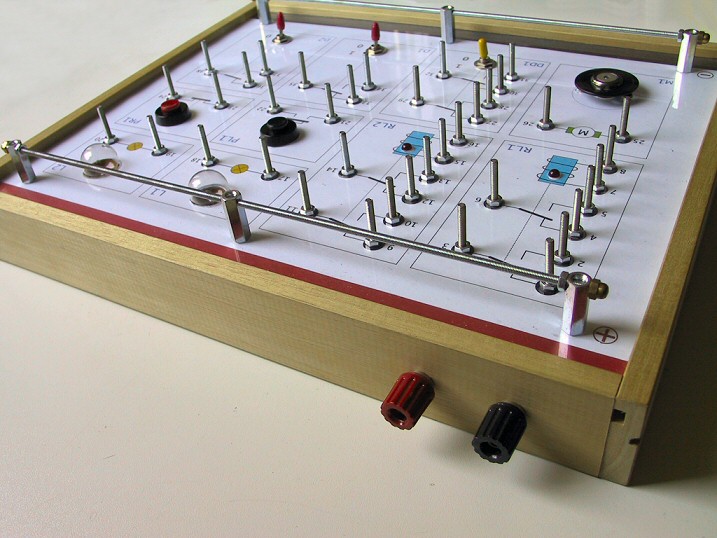

Per l'alimentazione delle due
barre filettate, quella in alto,
rossa,
per il
+
e quella in basso, nera,
per il -
ho utilizzato due boccole
disposte nella parte superiore della basetta. |
|

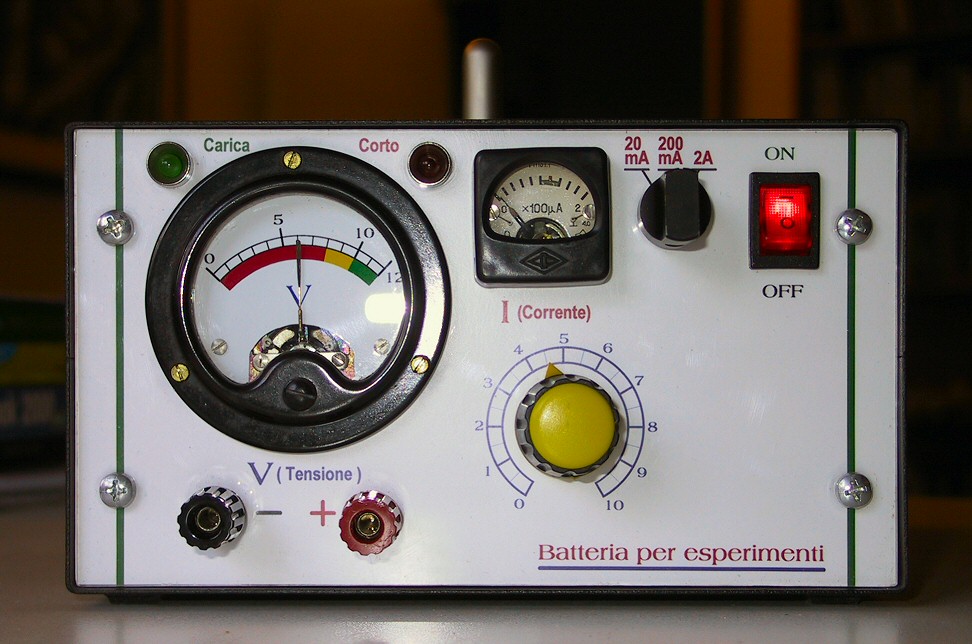

Come batteria io ho utilizzato
un alimentatore con accumulatore ricaricabile; in un'altra pagina
illustrerò questo oggetto. Intanto tu poi utilizzare un qualsiasi
alimentatore stabilizzato da 12 V e 2 A. Se la tensione è regolabile
è meglio. |
 |
|
 |

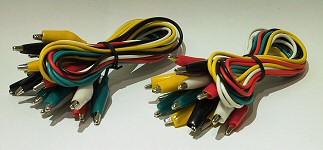

Per il collegamento tra i vari
punti del circuito ho utilizzato dei coccodrilli; si vendono in
confezione da 10. |
|
|
|
