Che cos'è un nomogramma?

Quando le calcolatrici tascabili non erano così diffuse come ora, l'inventiva umana ha prodotto strumenti come i nomogrammi che permettevano calcoli specifici in vari campi delle scienze applicate.


What is a nomogram?

At the time, when electronic pocket calculators didn’t exist yet, the nomogram was a system used in several scientific fields to make calculations.

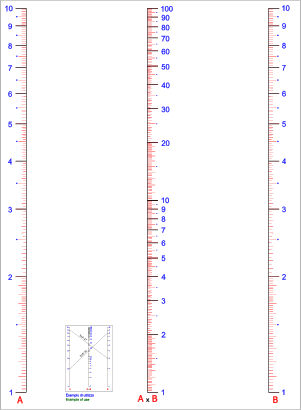

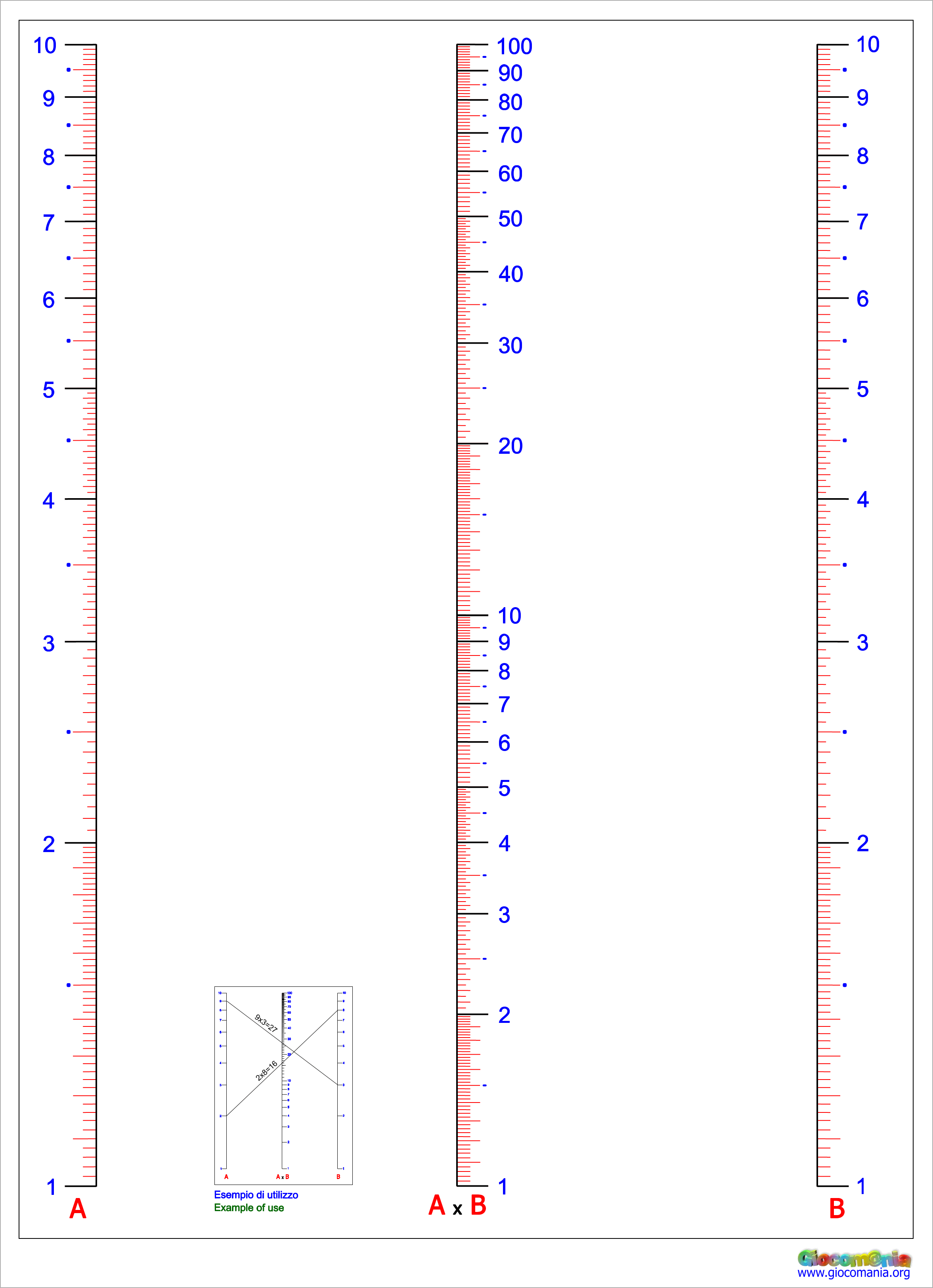

In alto ho riportato un nomogramma che può essere utilizzato per fare le moltiplicazioni; l'uso è molto semplice. Basta congiungere i due fattori presenti nelle colonne A e B e leggere il risultato del prodotto nella colonna centrale A x B.

Ovviamente può essere usato anche per fare le divisioni mediante il processo inverso. Il funzionamento si basa sulle scale logaritmiche e per il funzionamento puoi andare a vedere il regolo calcolatore.

In the drawing you see an example conceived to make multiplications. It’s use is very simple: graphically, you draw a segment between the factors located on the columns A and B and then you read the total in the point of the intersection of the segment wit the central column A x B.

With the inverse process you can do divisions. The nomogram bases on logarithmic scales: more details are given under Sliding Rule

PDF

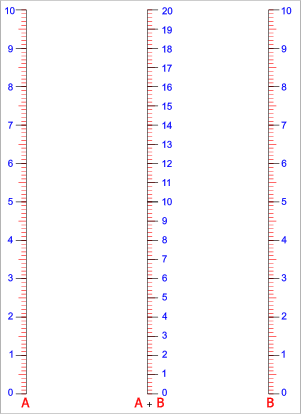

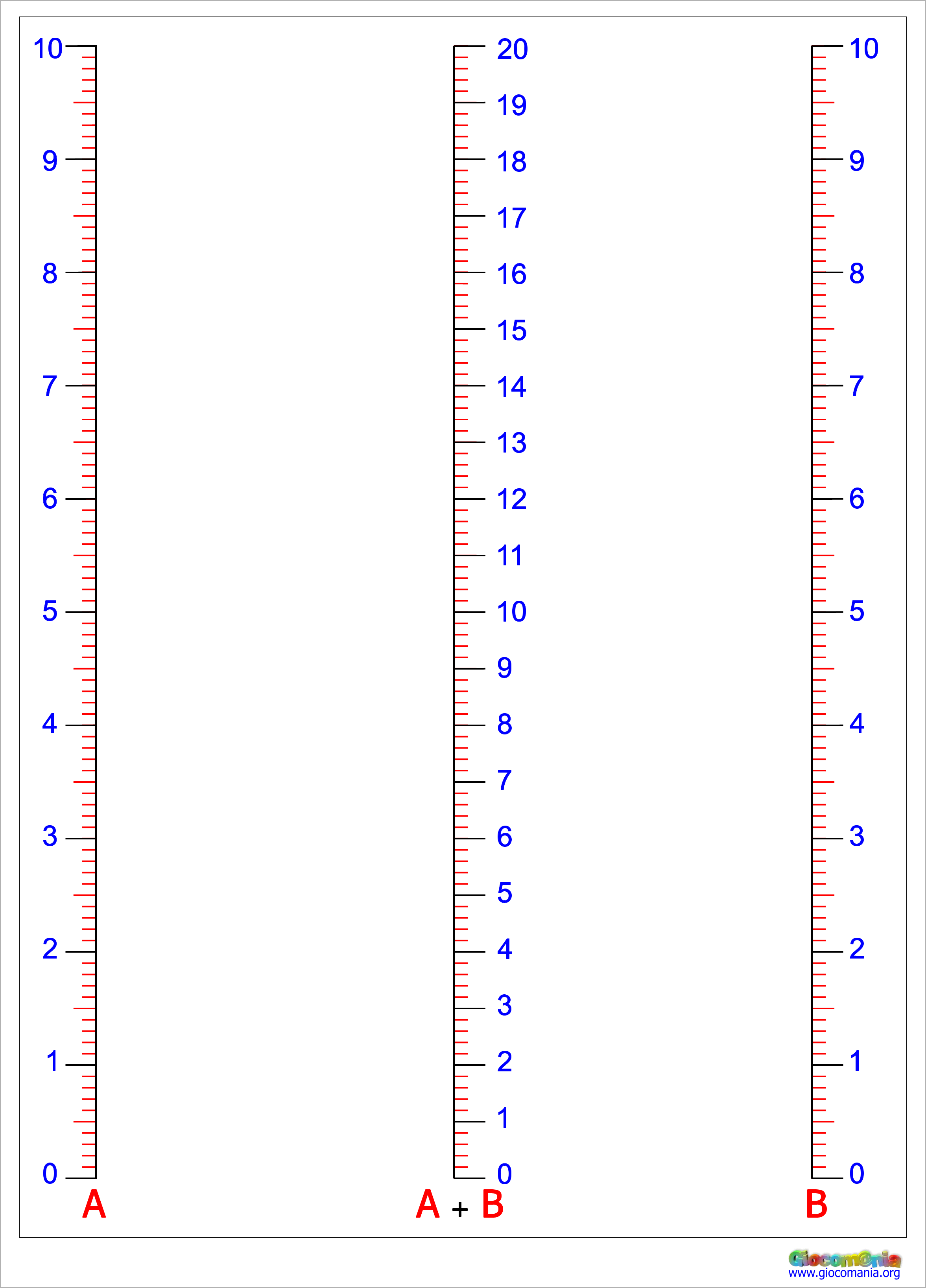

Se sei invece interessato alle somme ed alle sottrazioni un nomogramma come quello accanto soddisfa le tue necessità.


If you want to do additions, the nomogram will be similar to this beside.

PDF

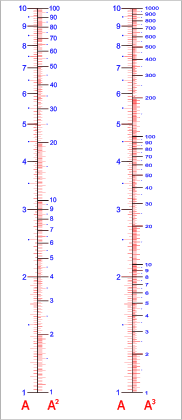

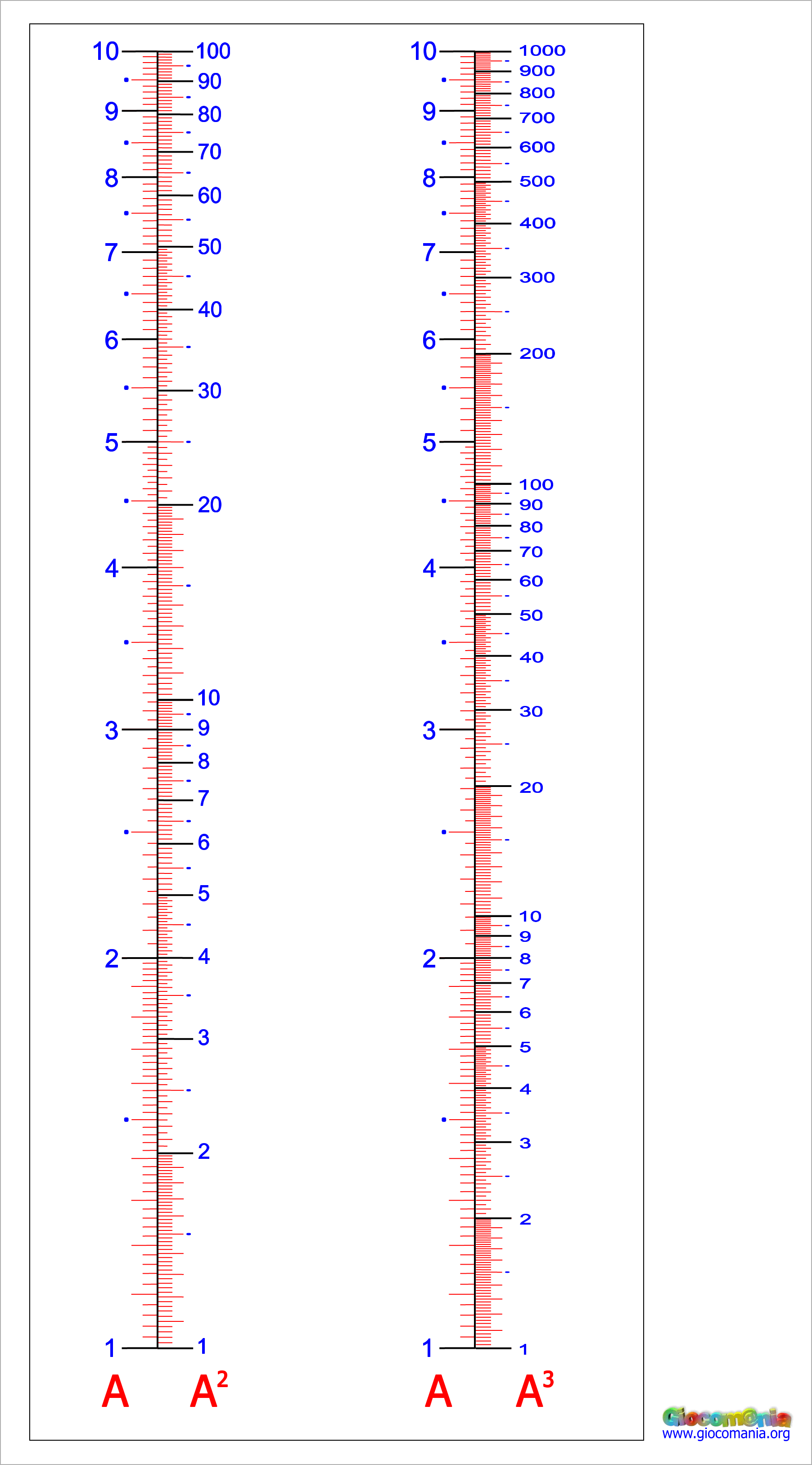

Per fare invece l'elevamento al quadrato o al cubo (ed inversamente la radice quadrata e la radice cubica) puoi usare il nomogramma qui accanto.


Moreover, you can square or cube a number (or, inversely do the square or cubic root), using a nomogram like this.

PDF

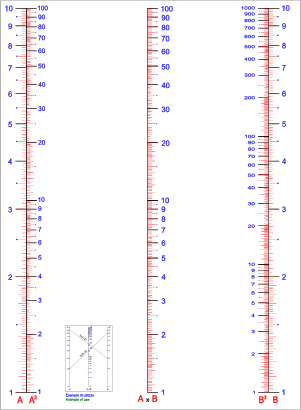

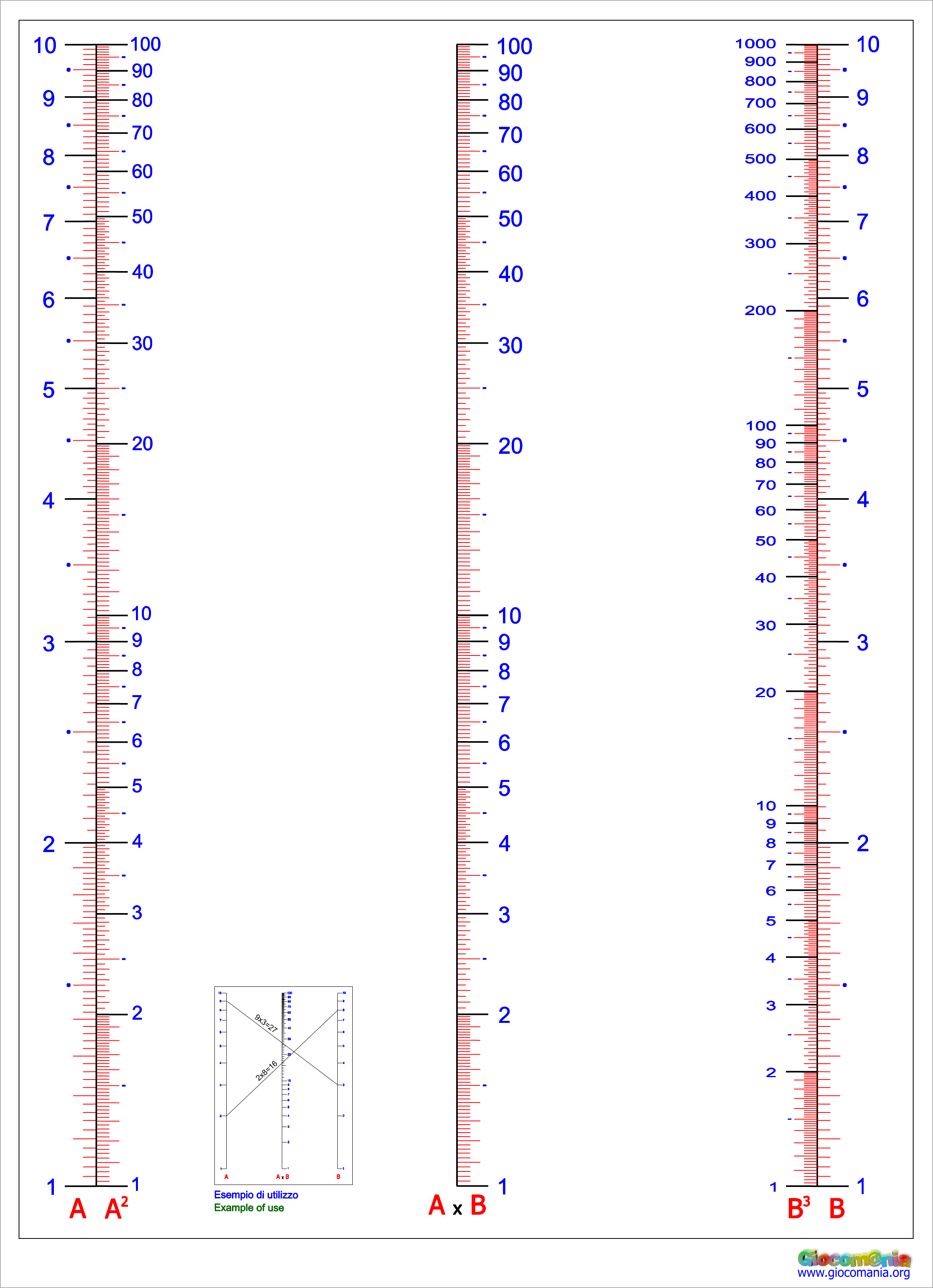

Quando avrai fatto pratica con i nomogrammi precedenti, potrai utilizzare quello accanto che riunisce in un solo foglio le moltiplicazioni, divisioni, quadrati, cubi, radici quadrate e cubiche.


When you are familiar with previous nomograms you can use a more complex one like that behind.

Qui puoi trovare dei dettagli sulla lettura delle scale logaritmiche.


Here you find how to read logarithmic scale.
